Шкафы и контроллеры управления Тепловым пунктом

Наша компания занимается поставкой оборудования для погодного регулирования системы отопления и горячего водоснабжения, что позволяет сэкономить значительные средства на оплате за потребленное тепло. Рассчитаем и подберём теплообменник, циркуляционный насос отопления, регулирующий клапан, регулятор давления. Изготовим шкафы управления тепловым пунктом. Восстановим и наладим автоматику регулирования погодного отопления и горячего водоснабжения.

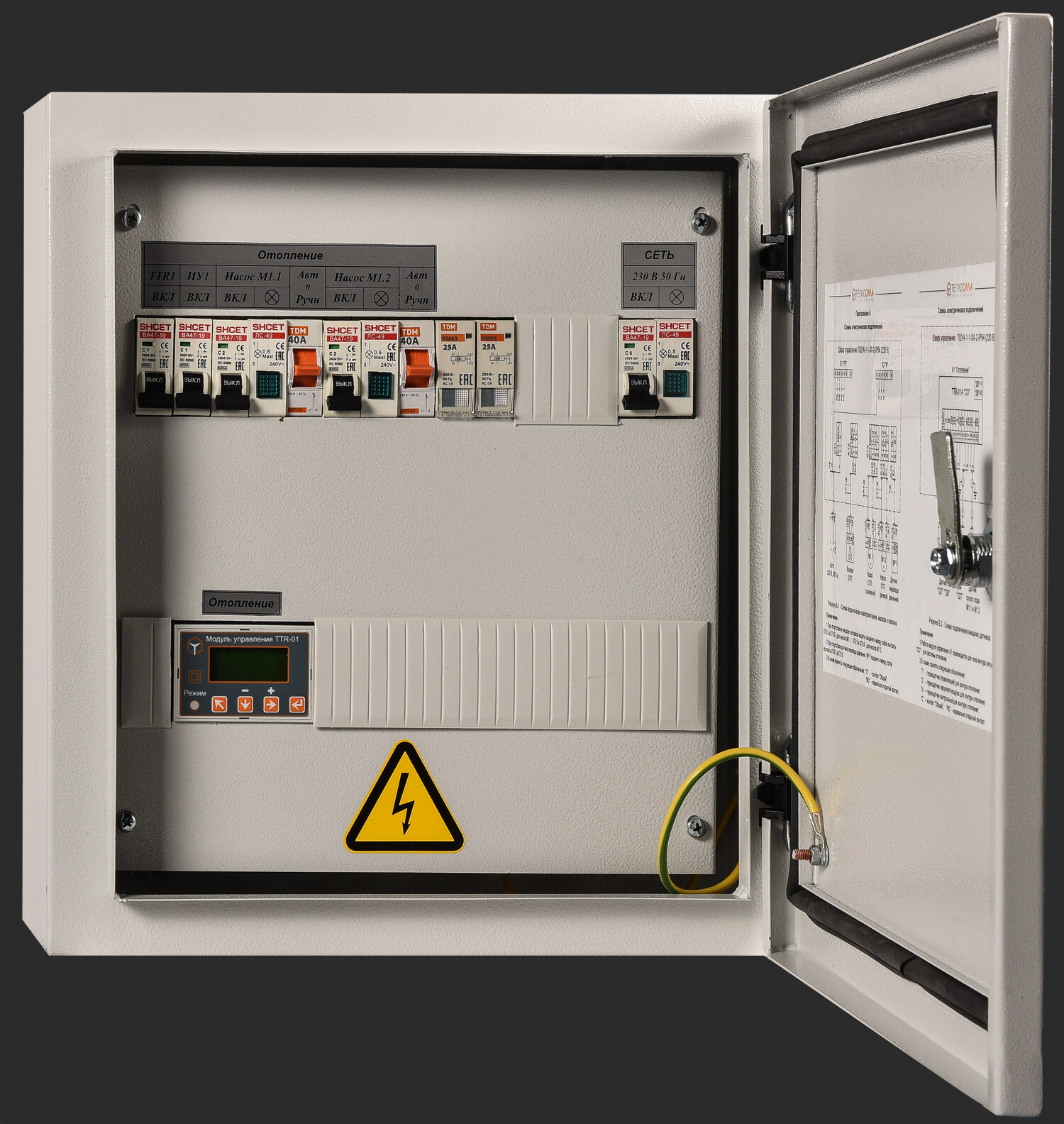

Конструктивно шкафы управления ТШУ представляют собой металлический шкаф типа ЩРН или ЩМП для сборки модульной аппаратуры с открывающимися передними дверцами, снабжёнными замками. Шкафы управления ТШУ – это комбинация коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты и регулирования, полностью смонтированные изготовителем на единой конструктивной основе со всеми электрическими и механическими соединениями с соответствующими конструктивными элементами.

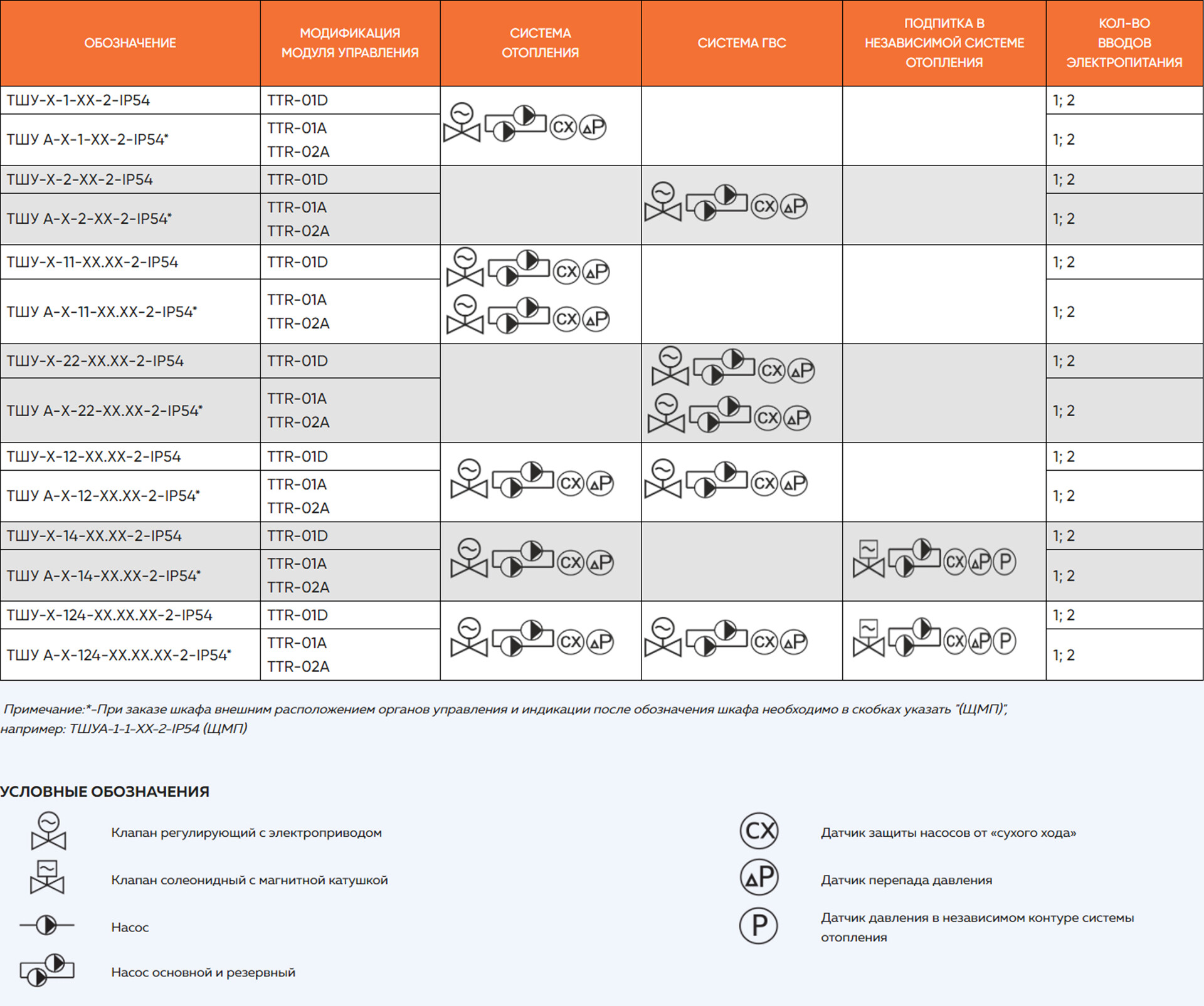

Выбор шкафа управления ТШУ зависит от технологической схемы, состава подключаемого оборудования и его мощности.

Схемой шкафа управления предусматривается:

электропитание от сети ~220В или ~380В;
возможность наличия двух вводов электропитания (автоматический ввод резервного питания);
выключение нагрузки на вводе электропитания с индикатором наличия напряжения сети;
поддержание температуры горячей воды на заданном уровне в системе ГВС;
регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) или от температуры теплоносителя тепловой сети с возможностью защиты системы отопления от замораживания;
снижение температуры с учетом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
поддержание температуры воздуха в помещении на заданном уровне;
трёхпозиционное управление клапаном регулирующим;
управление подпиткой в независимой системе отопления;
управление насосами в автоматическом или ручном режимах;
индикаторы работы насосов;
защита насосов от коротких замыканий и перегрузок;
защита работы насосов при отсутствии теплоносителя (сухой ход);
автоматический ввод в работу резервного насоса при неисправности основного;
попеременная работа насосов с целью обеспечения равномерного износа;
выбор активного уровня («замкнуто» или «разомкнуто») для датчиков наличия неисправности насоса и отсутствия теплоносителя в трубопроводе соответственно.

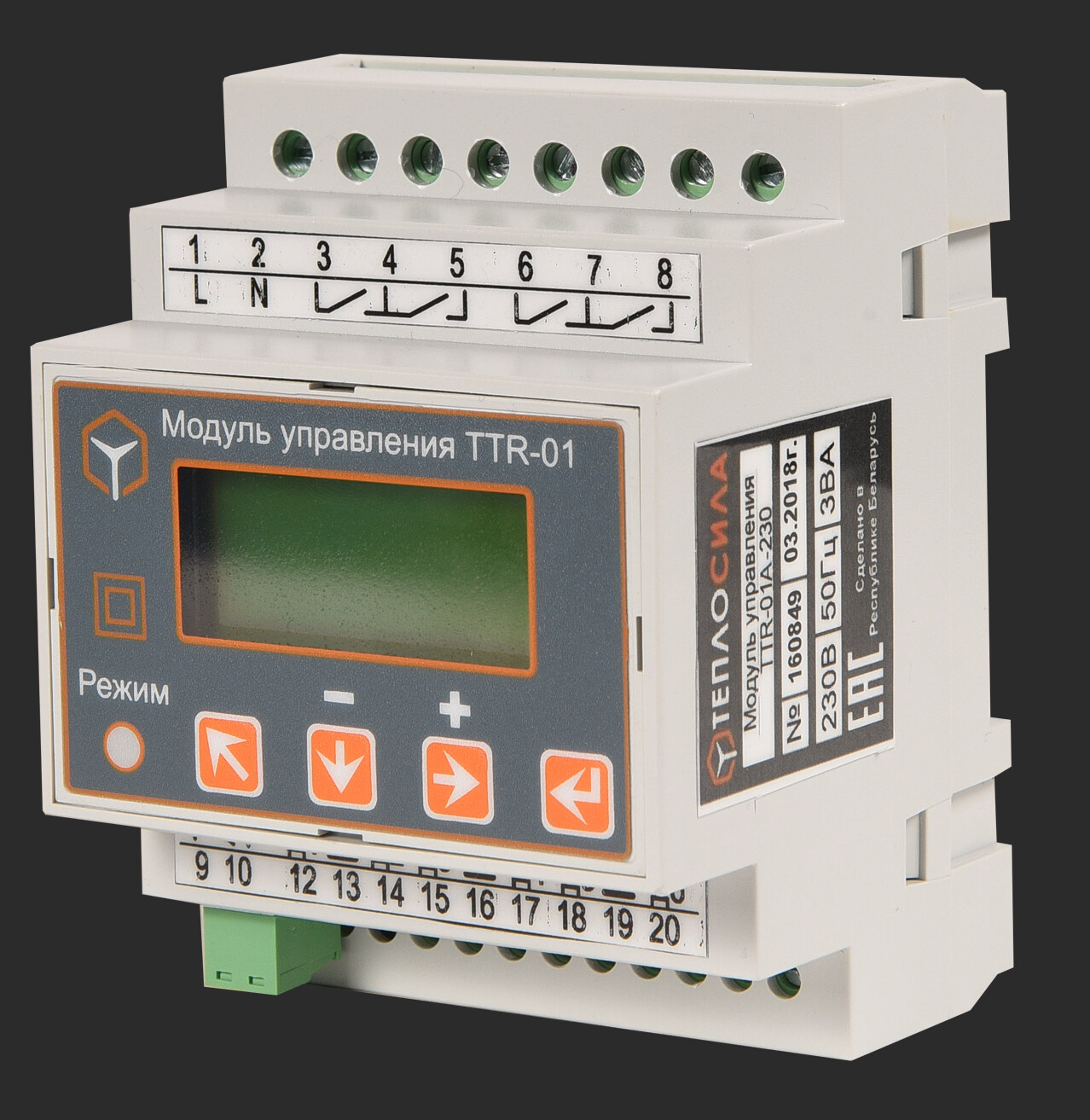

Модули управления многофункциональные TTR-01 и TTR-02 представляют собой микропроцессорные устройства с символьно-цифровой индикацией.

Модуль управления TTR-01 в системе отопления или горячего водоснабжения обеспечивает управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный». В узле подпитки одноконтурной независимой системы отопления обеспечивает управление одним двухпозиционным клапаном и работу до двух насосов в группе «основной + резервный».

Модуль управления TTR-02 управляет одновременно двумя системами (отопления и горячего водоснабжения, в разных комбинациях) и обеспечивает в каждой управляемой системе управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный».

Модуль настраивается потребителем и предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Малые габаритные размеры: модуль выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры:

- TTR-01A(D) - 90 х 70 х 65 мм;

- TTR-02A - 90 х 142 х 65 мм.

- Автонастройка: самоадаптация к параметрам объекта управления;

- Жидко-кристаллический индикатор с подсветкой для отображения информации;

- Встроенные часы реального времени с резервным источником питания;

- Архив данных всех измеренных температур и состояния датчиков;

- Диагностика наличия аварийной (нештатной) ситуации и неисправности прибора;

- Сохранение настроек при пропадании питания;

- Интерфейс RS-485 (протокол ModBus-RTU);

- Изменение (обновление) программы модуля управления через интерфейс связи RS-485 с помощью программы-загрузчика;

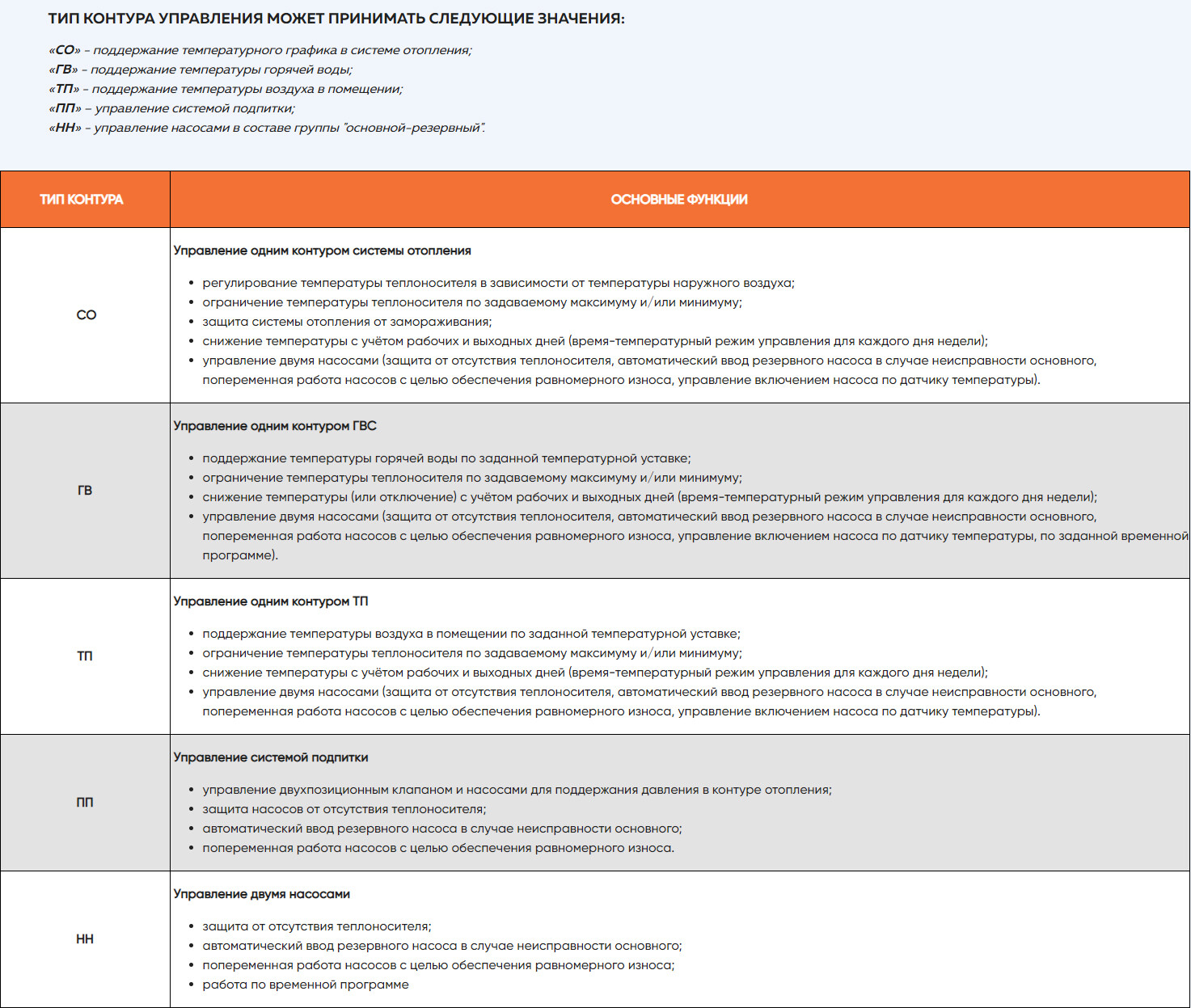

- Выбор типа (алгоритма) управления контура с помощью кнопок, расположенных на лицевой поверхности прибора;

- Возможность дистанционного управления как по интерфейсу связи RS-485, так и по отдельным дискретным входам.
